• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

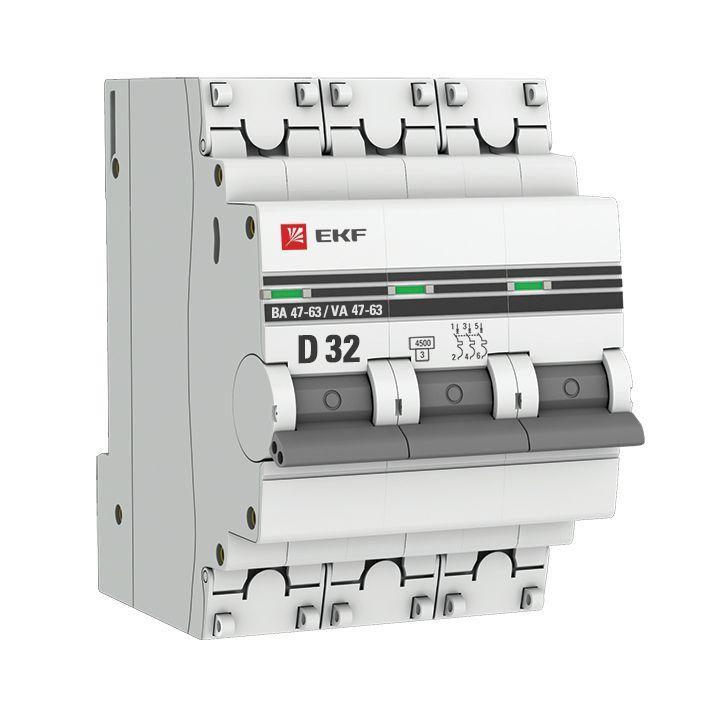

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Род тока
Переменный ток (AC)
Глубина монтажа, установки
50 мм
Номинальное напряжение
400 В
Характеристика срабатывания
D
Номинальное напряжение изоляции Ui
660 В
Ширина в числах модульных расстояний
3
Количество защищенных полюсов
3
С коммутируемым нейтральным проводником
Нет
Номинальная отключающая способность в соответствии с EN 60898
4.5 кА
Сечение однопроволочного проводника с
1 кв.мм
Сечение однопроволочного проводника по
25 кв.мм
Сечение многопроволочного гибкого проводника с
1 кв.мм
Сечение многопроволочного гибкого проводника по
25 кв.мм
Температура окружающей среды при эксплуатации с
-25 град.C
Температура окружающей среды при эксплуатации по
50 град.C
Номинальное импульсное напряжение
4 кВ
