• НАЗНАЧЕНИЕ

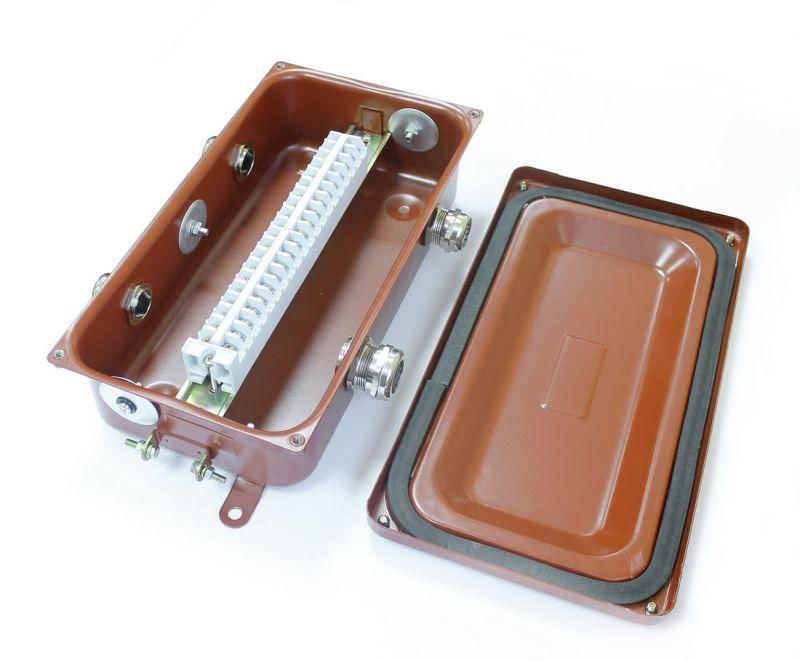

изделие КЗНС представляет собой герметичную разборную металлическую коробку с кабельными вводами и предназначено для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми и медными жилами сечением от 1,5 до 6,0 кв.мм.
Коробка укомплектована клеммами, количество определяется модификацией коробки.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Соединение, разветвление и монтаж электрических цепей с напряжением до 660В и токами не более 10 или 16А (ток определяется модификацией коробки) на промышленных и коммерческих объектах без специальных требований к взрывозащищенности оборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Перед монтажом кабелей коробка вскрывается, через кабельные вводы проводятся и разделываются кабели, электрический контакт жил обеспечивается клеммами. После завершения электромонтажа коробка собирается, может быть закреплена на опорной поверхности. Конструкция коробки обеспечивает IP65, климатическое исполнение У2.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
набор электромонтажного инструмента;
Способ монтажа
Открытой установки
Не содержит (без) галогенов
Да
Возможность расширения
Нет
Количество соединительных клемм
20
Номинальное напряжение изоляции Ui
660 В
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
Нет (без)
Температура эксплуатации с
-40 град.C
Температура эксплуатации по
60 град.C
Количество входов, вводов
7
Взрывопроверенное исполнение
Нет
Максимальное сечение проводника
4 кв.мм
Для взрывоопасных зон по газу
Нет (без)
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
Нет (без)
