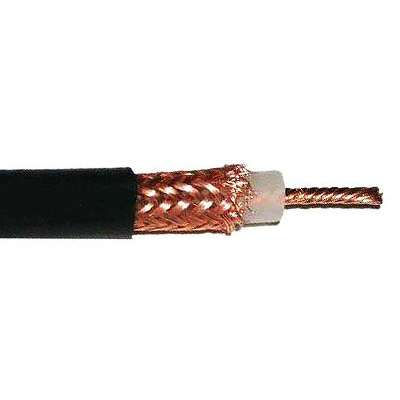

Техническое описание кабеля РК 75 4-11А.
Кабель коаксиальный радиочастотный со сплошной полиэтиленовой изоляцией и в полиэтиленовой оболочке.
Кабель предназначен для внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, для подключения систем телевидения, а также для подключения видеокамер наружного и внутреннего наблюдения удаленных на большое расстояние (до 600 м без усилителя).
Конструкция:
Внутренний проводник: медная проволока
Диаметр внутреннего проводника: 0.72 мм
Диаметр по внутреннему диэлектрику: 4,4+/-0,3 мм
Диэлектрик: полиэтилен низкой плотности
Внешний проводник: медная проволока
Диаметр проволоки экрана: 0,12-0,15 мм
Плотность оплетки: 70-75 %
Наружный диаметр: 6,2+/-0,3 мм
Материал оболочки: полиэтилен низкой плотности
Технические характеристики:
Волновое сопротивление: 75+/-3,0 Ом
Сопротивление связи: 200 мОм/м
Рабочая температура: –50...+60 °C
Минимальная температура монтажа: –15 °C
Вес: 55 кг/км
Минимальный срок службы: 12 лет
Класс внутреннего проводника (Европейские стандарты)
1 - однопроволочная
Материал внешнего проводника
Медь
Диаметр внутреннего проводника
.72 мм
Волновое сопротивление
75 Ом
Материал внутреннего проводника
Медь
Тип внешнего проводника
Оплетка
Материал оболочки
Полиэтилен (PE)
Изоляция
Полиэтилен высокой плотности (HDPE)
Устойчивость к ультрафиолетовому излучению
Да
Рекомендуемая температура монтажа при протяжке с
-10 град.C
Температура эксплуатации с
-60 град.C
Температура эксплуатации по
60 град.C
Для прокладки в грунте
Нет
Внешний диаметр кабеля
7.3 мм
